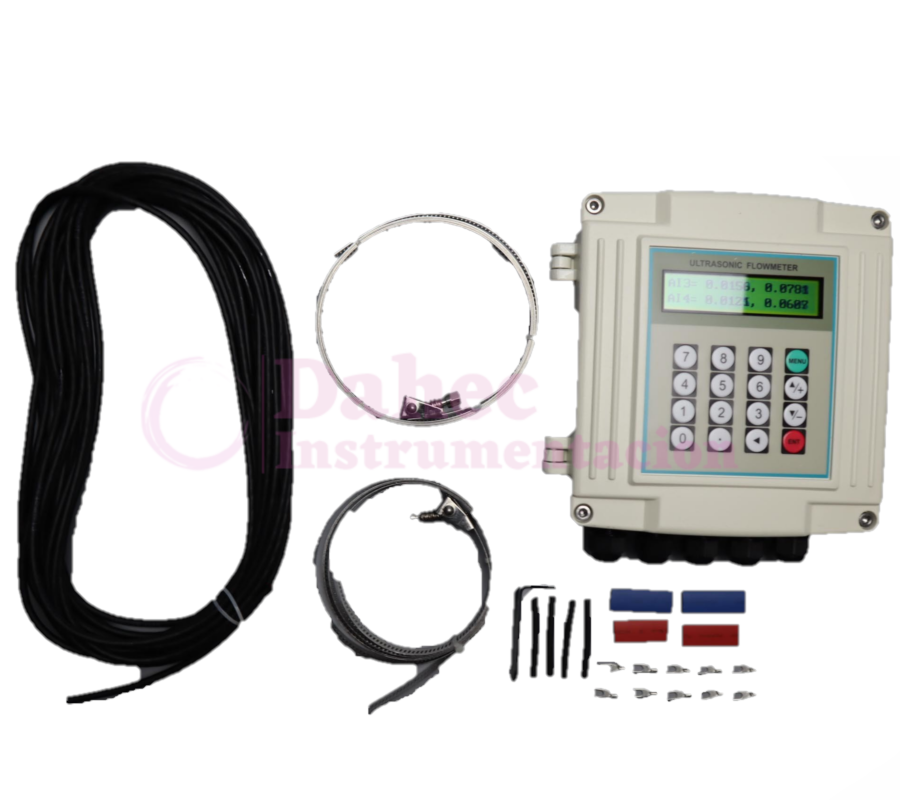

Medidor de flujo ultrasónico en líquidos, Outup: 4-20ma & RS485, Meacon MC-SUP1158S
Datos Técnicos de Caudalímetro ultrasónico separado fijo MC-SUP1158S
El modelo fijo separado es una medición en línea a largo plazo.
Hay 3 tipos de convertidores, incluidos los de pared, de panel y a prueba de explosión.
Los convertidores pueden instalarse en interiores o en gabinetes de instrumentos. Los transductores deben instalarse en la tubería de medición; El convertidor y el transductor deben conectarse por cable.
Características
- Alta precisión 1%
- Amplio rango de medición: varios tipos de transductores para la selección, tamano de tubería de Dn15mm a Dn6000mm
- Alta confiabilidad: Adopte tecnología de bajo voltaje y múltiples pulsos para mejorar la precisión, la vida útil y la confiabilidad.
- Fuerte antiinterferencias: circuito de controlador / receptor diferencial de senal de doble equilibrio para evitar interferencias del convertidor, torre de TV, línea de alto voltaje, etc.
- Potente función de grabación:
Registra automáticamente los siguientes datos:
- Los datos del totalizador de los últimos 512 días/128 meses /10 anos
- El tiempo y el caudal correspondiente de las últimas 64 veces de eventos de encendido y apagado.
- El estado laboral de los últimos 32 días
Soporte de medición de calor
Conecte el transductor de temperatura, puede finalizar la medición de calor / energía
Soporte de memoria de tarjeta SD
Tarjeta SD opcional
Tipo de líquido
Este caudalímetro se puede aplicar virtualmente a una amplia gama de medidas. Se pueden acomodar una variedad de aplicaciones líquidas: líquidos ultra puros, agua potable, productos químicos, aguas residuales sin tratar, agua recuperada, agua de refrigeración, agua de río, efluentes de plantas. etc
Características de Caudalímetro ultrasónico separado fijo MC-SUP1158S
No es necesario cortar el agua, no hay pérdida de presión
Fácil de instalar
Conecte la pinza en el transductor de temperatura, puede terminar la medición de calor / energía
| Tipo | Imagen | Especificaciones | Modelo | Diametro de medición | Temperature | Dimensiones
|
| Clamp-on |
|
TS-2 |
|
|
45x25x32mm | |
|
TM-1 |
|
|
64x39x44mm | ||
|
TL-1 |
|
|
97x54x53mm |
*Sondas se venden por separado.
Ficha de datos
| Items | Rendimiento y parámetros | |
| Convertidor | Principio | Caudalímetro ultrasónico de tiempo de tránsito |
| Exactitud | ±1% | |
| Display | LCD de 2×20 caracteres con retroiluminación, compatible con el idioma chino, inglés e Italia | |
| Salida de senal |
|
|
|
||
|
||
|
Entrada de 4-20 mA de 3 vías, precisión del 0,1%, senal de adquisición como temperatura, presión y nivel de líquido. | |
| Conecte el transductor de temperatura PT100, puede finalizar la medición de calor / energía. | ||
| Interferencia de datos | Aislar la interfaz serial RS485, actualizar | |
| Cable especial |
|
|
| Condición de instalación de la tubería | Material de la tubería | Acero, acero inoxidable, hierro fundido, cobre, tubería de cemento, PVC, aluminio, producto de acero de vidrio, se permite el revestimiento |
| Diámetro de la tubería | 5-6000mm | |
| Tubo recto | La instalación del transductor debe estar satisfecha: aguas arriba 10D, aguas abajo 5D, 30D, desde la bomba | |
| Medio de medición | Tipo de liquido | Un solo líquido puede transmitir ondas de sonido, como agua (agua caliente, agua fría, agua de la ciudad, agua de mar, aguas residuales, etc.).
Aguas residuales con contenido de partículas pequenas; aceite (crudo, aceite lubricante, gasoil, fuel oil, etc.) Efluentes de plantas de productos químicos (alcohol, etc.); bebida; líquidos ultrapuros, etc. |
| Temperatura | -30°C a 90°C | |
| Turbiedad | No más de 10000 ppm y menos burbujas | |
| Tasa de flujo | 0-±7m/s | |
| Ambiente de trabajo | Temperatura | Convertir: -20°C a 160°C |
| Humedad | Convertidor 85% RH: transductor de flujo: puede medir bajo el agua, profundidad del agua <2 m transductor sellado con pegamento) | |
| Fuente de alimentación | DC8-36V o AC85-264V | |
| El consumo de energía | 1.5W | |
| Dimensión | 170x180x56cm (convertor) | |
